Animação: Quebra-luz

Neste exercício exportei o ficheiro em AutoCAD do modelo do candeeiro para o Rhino.
No Rhino criei dois cilindros para silular o caixilho e os fios, assim como um foco de luz e quatro planos para as sombras serem projetadas. Também apliquei materiais como plástico branco matte e cortiça (maior parecença com cartão). Com duas linhas (uma para o percurso da câmara e outra para o foco) a animação foi rápida mas não permitia que o candeeiro se movesse.

Exportando este ficheiro para o 3D Studio Max, com o menu Track View - Curve Editors dei movimentos diferentes às cinco abas do candeeiro.

Ficheiro - em Rhino

Ficheiro2 - em 3D Studio Max

Animação - em Rhino

Animação2 - em 3D Studio Max

Animação: Porta a abrir

Neste exercício começámos por construir uma parede, recortar o vão e desenhar uma porta com os comandos CREATE - BOX, introduzir as dimensões em Keyboard Entry; SUBTRACTION.
O puxador da porta foi desenhado com um círculo (CREATE - CIRCLE), uma linha e LOFT. Através de MODIFY - DEFORMATION e alteração dos pontos, a forma do puxador foi refinada. Com MIRROR criou-se outro puxador do outro lado da porta.

Para a animação, criou-se uma câmara CREATE - CAMERA, e uma linha para a câmara percorrer MOTION - ASSIGN CONTROLER.
O puxador a rodar e a porta a abrir foram editados com o menu Track View - Curve Editor.

Ficheiro

Animação

Meu Candeeiro 15 Dez

Ao pensar num candeeiro, defini que seria muito aberto por valorizar a luz. Durante as aulas de Modelação, o exercício que fiz com mais gosto foi o dodecaedro e admiro a sua forma e geometria.

Com estes dois pensamentos simples cheguei rapidamente ao candeeiro que queria.

Candeeiro cortado a laser em cartão de 1,6mm

Ficheiro

Candeeiro 19 Nov

Este candeeiro foi construído com comandos simples de linhas (LINE, CIRCLE, RECTANGLE), SUBTRACT (recortar formas nas superfícies), ALIGN (alinhar as faces para construir o modelo) e EXTRUDE (dar grossura ao modelo).

Numa planificação deu-se as cores necessárias para o corte a laser.

Ficheiro

Parabolóide hiperbólico 13 Out

Neste exercício desenhou-se um paralelipípedo com o comando BOX e as diagonais das faces (LINE). Dividiram-se as diagonais em sete e unindo os pontos representou-se a malha com linhas. com o comando SPLINE desenhou-se a diagonal da malha.

Copiaram-se apenas as diagonais das faces laterais do paralelipípedo. O comando EDGESURF construíu a superfície.

Ficheiro

Sólidos platónicos 15 Out

Neste exercício construíram-se os sólidos platónicos: tetraedro, cubo, octaedro, dodecaedro e icosaedro, todos segundo pensamento geométrico. Os comandos mais importantes neste exercício foram o UCS (para rodar os planos) e o ALIGN (para colocar as faces nos sítios correctos).
O tetraedro foi contruído planificado e depois os trângulos foram rebatidos.

O cubo foi contruído planificado, e depois com a rotação das faces para o devido lugar.

O octaedro foi contruído com o rebatimento de trângulos e MIRROR da pirâmide superior.

O dodecaedro foi sendo construído à medida que ia sendo desenhado, com métodos semelhantes aos utilizados nos sólidos anteriores.

O icosaedro foi completado fora da aula.

Ficheiro - tetraedro, cubo, octaedro, dodecaedro

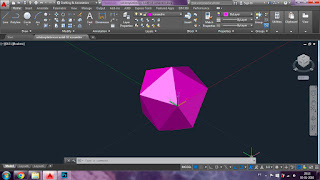

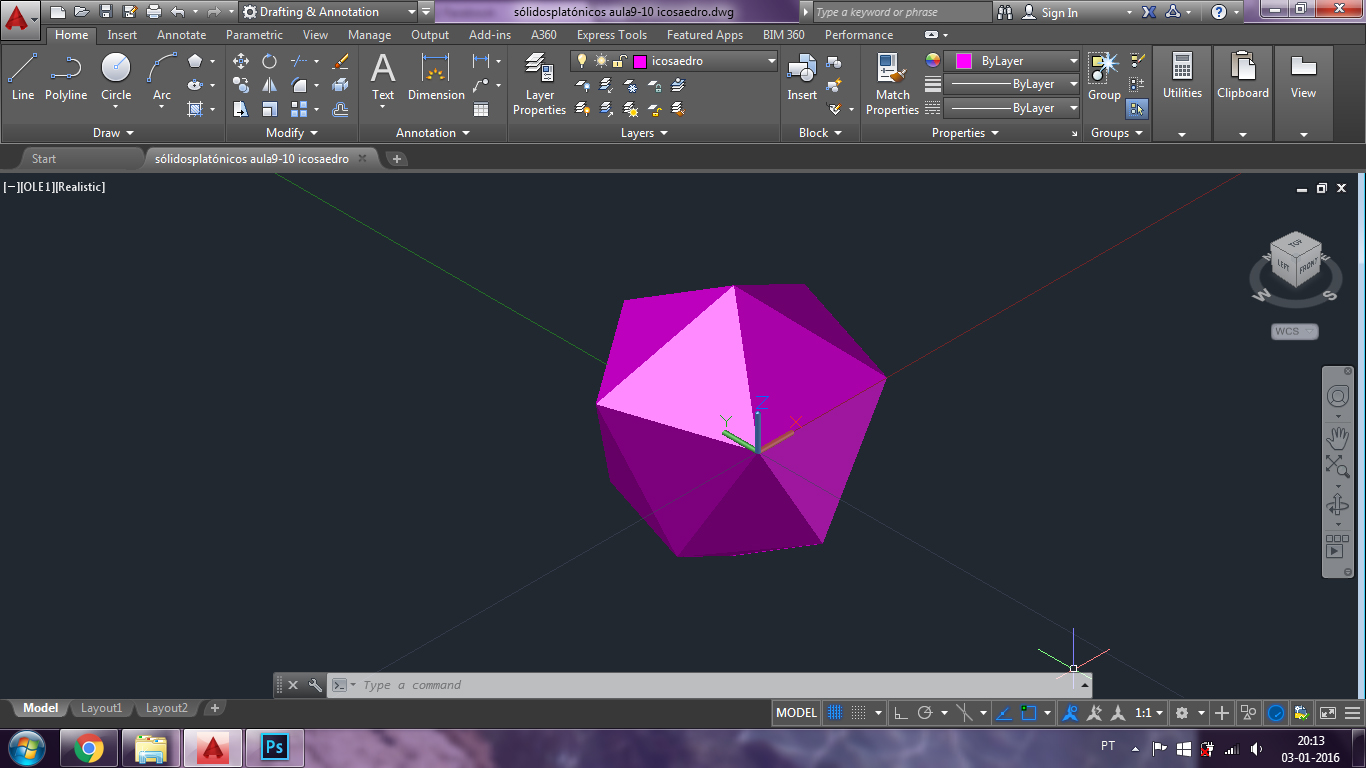

Ficheiro2 - icosaedro

Chapéu de sol 8 Out

Neste pequeno exercício de construir um chapéu de sol foram utilizados os comandos LINE (contrução básica), REVOLVE (trasformar as linhas em superfícies) e OFFSET (dar espessura à superfície).

Ficheiro
