Animação: Quebra-luz

Neste exercício exportei o ficheiro em AutoCAD do modelo do candeeiro para o Rhino.
No Rhino criei dois cilindros para silular o caixilho e os fios, assim como um foco de luz e quatro planos para as sombras serem projetadas. Também apliquei materiais como plástico branco matte e cortiça (maior parecença com cartão). Com duas linhas (uma para o percurso da câmara e outra para o foco) a animação foi rápida mas não permitia que o candeeiro se movesse.

Exportando este ficheiro para o 3D Studio Max, com o menu Track View - Curve Editors dei movimentos diferentes às cinco abas do candeeiro.

Ficheiro - em Rhino

Ficheiro2 - em 3D Studio Max

Animação - em Rhino

Animação2 - em 3D Studio Max

Animação: Porta a abrir

Neste exercício começámos por construir uma parede, recortar o vão e desenhar uma porta com os comandos CREATE - BOX, introduzir as dimensões em Keyboard Entry; SUBTRACTION.
O puxador da porta foi desenhado com um círculo (CREATE - CIRCLE), uma linha e LOFT. Através de MODIFY - DEFORMATION e alteração dos pontos, a forma do puxador foi refinada. Com MIRROR criou-se outro puxador do outro lado da porta.

Para a animação, criou-se uma câmara CREATE - CAMERA, e uma linha para a câmara percorrer MOTION - ASSIGN CONTROLER.
O puxador a rodar e a porta a abrir foram editados com o menu Track View - Curve Editor.

Ficheiro

Animação

Meu Candeeiro 15 Dez

Ao pensar num candeeiro, defini que seria muito aberto por valorizar a luz. Durante as aulas de Modelação, o exercício que fiz com mais gosto foi o dodecaedro e admiro a sua forma e geometria.

Com estes dois pensamentos simples cheguei rapidamente ao candeeiro que queria.

Candeeiro cortado a laser em cartão de 1,6mm

Ficheiro

Candeeiro 19 Nov

Este candeeiro foi construído com comandos simples de linhas (LINE, CIRCLE, RECTANGLE), SUBTRACT (recortar formas nas superfícies), ALIGN (alinhar as faces para construir o modelo) e EXTRUDE (dar grossura ao modelo).

Numa planificação deu-se as cores necessárias para o corte a laser.

Ficheiro

Parabolóide hiperbólico 13 Out

Neste exercício desenhou-se um paralelipípedo com o comando BOX e as diagonais das faces (LINE). Dividiram-se as diagonais em sete e unindo os pontos representou-se a malha com linhas. com o comando SPLINE desenhou-se a diagonal da malha.

Copiaram-se apenas as diagonais das faces laterais do paralelipípedo. O comando EDGESURF construíu a superfície.

Ficheiro

Sólidos platónicos 15 Out

Neste exercício construíram-se os sólidos platónicos: tetraedro, cubo, octaedro, dodecaedro e icosaedro, todos segundo pensamento geométrico. Os comandos mais importantes neste exercício foram o UCS (para rodar os planos) e o ALIGN (para colocar as faces nos sítios correctos).
O tetraedro foi contruído planificado e depois os trângulos foram rebatidos.

O cubo foi contruído planificado, e depois com a rotação das faces para o devido lugar.

O octaedro foi contruído com o rebatimento de trângulos e MIRROR da pirâmide superior.

O dodecaedro foi sendo construído à medida que ia sendo desenhado, com métodos semelhantes aos utilizados nos sólidos anteriores.

O icosaedro foi completado fora da aula.

Ficheiro - tetraedro, cubo, octaedro, dodecaedro

Ficheiro2 - icosaedro

Chapéu de sol 8 Out

Neste pequeno exercício de construir um chapéu de sol foram utilizados os comandos LINE (contrução básica), REVOLVE (trasformar as linhas em superfícies) e OFFSET (dar espessura à superfície).

Ficheiro

Formas cónicas 6 Out (3)

Tendo como base os cilindros do início do exercício, experimentou-se representar a foirma de outras maneiras.
Primeiro, desenhou-se uma geratriz entre ambas as bases dos cones. Com essa linha simples e o comando ARRAYCLASSIC, modo polar e repetida 180 vezes.

No segundo exemplo, a partir dessa mesma geratriz e com os comandos SURFTAB1, SURFTAB2 e REVSURF criou-se a forma da geratriz a percorrer a circuferência (base do cone).

Ficheiro

Formas cónicas 6 Out (2)

A partir do exercício anterior, foi fetia uma esfera pela rotação da circunferência.

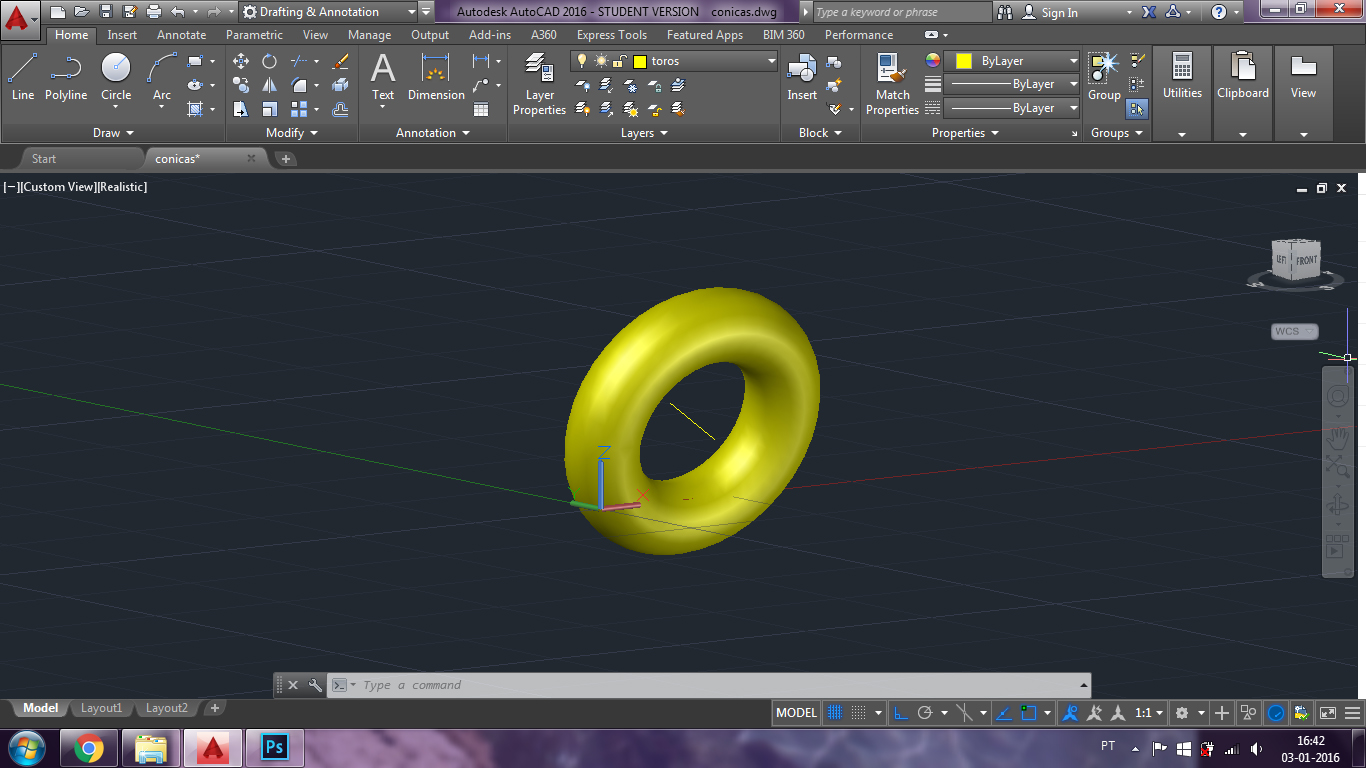

A partir do mesmo exercício, rodando a elipse a partir de determinado eixo construiu-se um toro.

Ficheiro

Formas cónicas 6 Out

Este exercício começou com a criação de um cone com o comando CONE, e o seu reflexo com vértice coincidente.

A primeira secção feita foi paralela ao plano XY, pelo que o resultado é uma cirfunferência.

A segunda secção foi feita paralela ao XY mas com o UCS rodado, pelo que o resultado foi uma elipse.

A terceira secção foi feita num plano vertical passando pela base dos cones, pelo que o resultado foram duas hipérboles espelhadas.

A quarta secção foi feita segundo um plano oblíquo passando pela base do cone inferior, que resultou numa parábola.

Total das secções:

Ficheiro

Dado 24 Set

Neste exercício começou-se por criar o cubo com o comando BOX.
Desenhou-se uma malha com linhas horizontais e verticais para identificar onde estariam os pontos no cubo. Nos pontos criou-se uma esfera (SPHERE) e subtraiu-se (SUBTRACT) as esferas ao cubo.
Com o comando FILLET arredondaram-se as arestas do cubo e das reentrâncias.

Ficheiro

Candeeiro 24 Set

Neste exercício utilizou-se a parabólica do exercício anterior como base.

Com SLICE cortou-se a ponta da parabólica e EXTRUDE simulou a grossura de um material.

Ficheiro

Parabólica 17 Set

Neste exercício foi construída uma parábola no AutoCAD segundo métodos geométricos.
Os comandos utilizados foram, entre outros, CIRCLE, LINE, SPLINE.
A marcação de pontos foi importante neste trabalho.

Depois da parábola estar completa, utilizámos o comando MESH, para a tornar numa parabólica.

Ficheiro
